De DS18B20 is een digitale temperatuursensor die via één enkele datalijn communiceert, waardoor bekabeling eenvoudig blijft. De resolutie is instelbaar van 9 tot 12 bits, wat een meetnauwkeurigheid tot 0,0625 °C mogelijk maakt. De sensor kan zowel extern worden gevoed als werken in parasitaire modus, waarbij de datalijn tevens de voeding levert. Dankzij het compacte TO-92-pakket is de DS18B20 gemakkelijk in printplaten of breadboards te integreren.
Belangrijkste kenmerken
Digitale temperatuursensor met instelbare resolutie (9–12 bits)
Nauwkeurigheid tot 0,0625 °C per stap
1-Wire interface met parasitaire voeding
Ingebouwde alarmfunctie

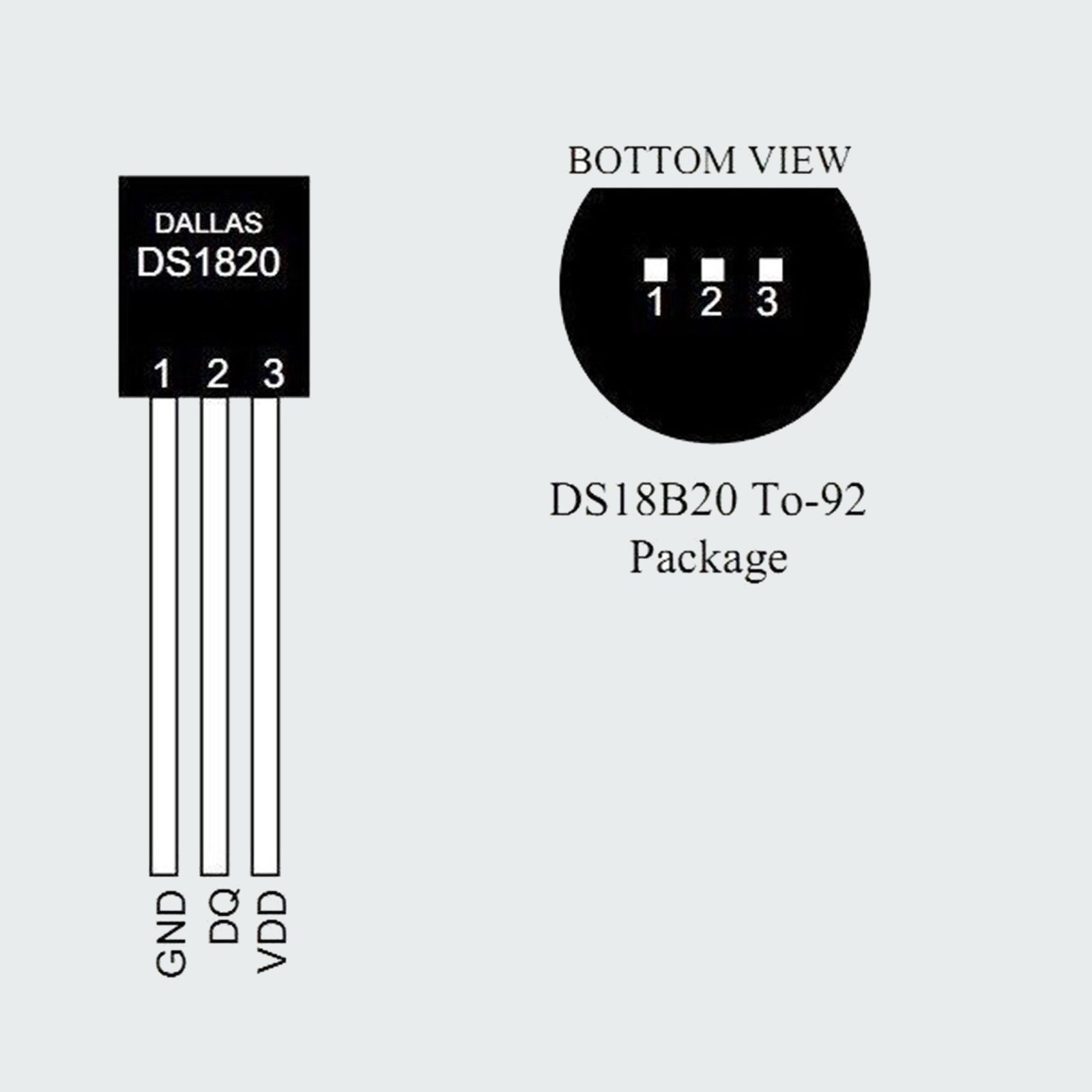

Compacte TO-92-behuizing
Specificaties
Type: DS18B20
Meetbereik: −55 tot +125 °C
Resolutie: 9–12 bits (instelbaar)
Voedingsspanning: 3,0–5,5 V
Interface: 1-Wire databus
Stroomverbruik: ca. 1 mA tijdens meting
Behuizing: TO-92
Toepassingen
Omgevings- en procestemperatuurmeting
Thermostaten en datalogging
Embedded en IoT-projecten met Arduino, ESP32, Raspberry Pi
Meervoudige sensornetwerken via een gedeelde 1-Wire bus
Aandachtspunten
Gebruik een pull-up weerstand (4,7 kΩ typisch) op de datalijn
Houd rekening met langere conversietijd bij de hoogste resolutie
