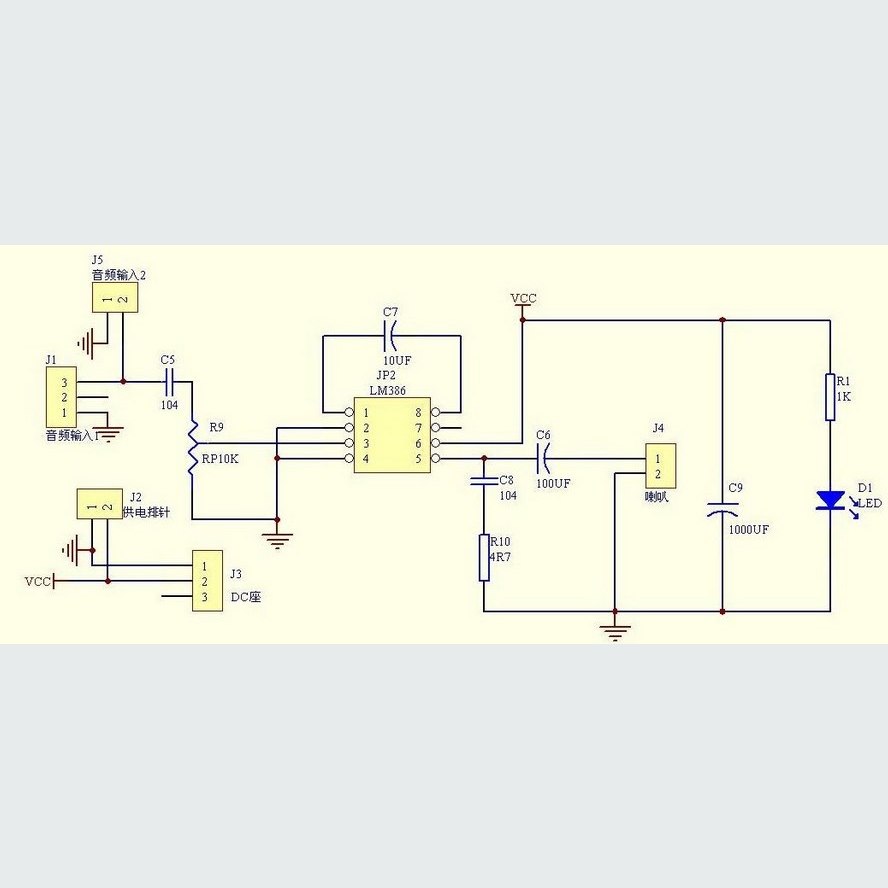

Dit bouwpakket bevat alle componenten om een complete LM386-eindversterker zelf te solderen. De module levert een duidelijke vermogensversterking voor kleine audiosignalen en is geschikt voor Arduino-, ESP32- en andere embedded projecten. Dankzij het eenvoudige ontwerp en de brede voedingsspanningen is het ideaal voor educatieve toepassingen en prototyping.
Belangrijkste kenmerken
LM386-versterkerchip met laag stroomverbruik
Volumeregeling via 10 kΩ-potmeter
Inclusief DIP8-voetje voor eenvoudig plaatsen/vervangen
Audio-schroefterminal voor nette signaalaansluiting
LED-indicatie voor voeding
Compleet bouwpakket met printplaat en alle benodigde onderdelen
Specificaties
Voedingsspanning: 3 – 12 V DC
Vermogen: tot ca. 0,5 W bij 9 V (afhankelijk van belasting)
Ingangsimpedantie: typisch 50 kΩ
Typische versterking: 20× (instelbaar via externe componenten)
Uitgang: geschikt voor kleine luidsprekers van 4 Ω tot 8 Ω
Printplaatafmetingen: ca. 35 × 30 mm
Aansluitingen: audio-terminal, voedingspads of headers
Toepassingen
Versterking van microfoon- of line-niveau signalen
Kleine luidsprekerdrivers in Arduino- en ESP32-projecten
Educationele soldeerprojecten en elektronicalessen
Prototypes van audiofeedbacksystemen of geluidsmodules
