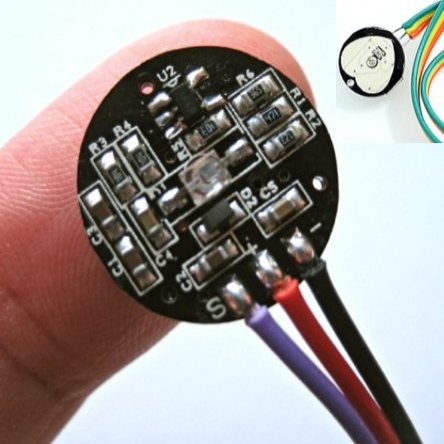

Met deze sensor kunt u eenvoudig uw hartslag meten door kleine veranderingen in doorbloeding via de huid te detecteren. De sensor combineert een optische meetkop met een versterker- en filtercircuit op één print, waardoor het analoge signaal direct geschikt is voor uitlezing door een Arduino of andere microcontroller.
Belangrijkste kenmerken
Optische hartslagmeting via vinger of oorlel
Ingebouwde versterker en ruisonderdrukking
Direct analoog uitgangssignaal
Geschikt voor 3 V en 5 V microcontrollers
Laag stroomverbruik, geschikt voor draagbare toepassingen
Specificaties
Voedingsspanning: 3 V tot 5 V
Stroomverbruik: circa 4 mA bij 5 V
Uitgang: analoog signaal (hartslaggolf)
Meetprincipe: optische PPG (photoplethysmografie)
Aansluiting: VCC, GND, signaal
Toepassingen
Hartslagmeting met Arduino of ESP32
Sport- en fitnessprojecten
Wearables en mobiele meetapparatuur
Educatieve projecten rond biomedische sensoren
Visualisatie van hartslagdata op pc, LCD of app
Aandachtspunten
Signaal is gevoelig voor beweging; stabiele bevestiging verbetert de meting
Niet bedoeld als medisch meetinstrument
Voor correcte interpretatie is softwarematige filtering of piekdetectie nodig
Voor deze sensor is voorbeeldcode beschikbaar voor Arduino, evenals een Processing-programma om de hartslag grafisch te visualiseren.
