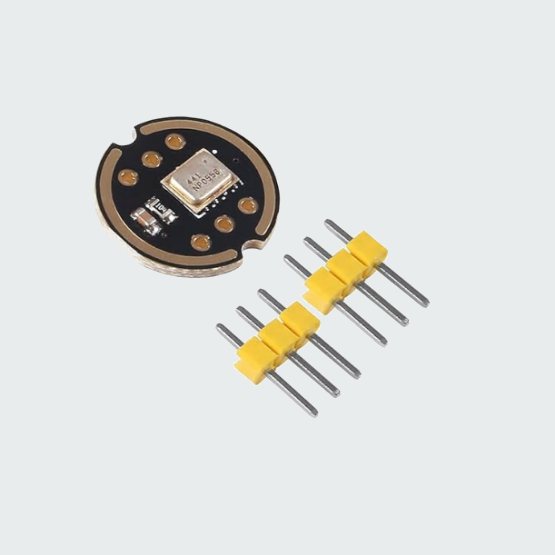

INMP441 I2S Omnidirectionele MEMS-Microfoonmodule

Met deze microfoonmodule kunt u geluid digitaal opnemen met een ESP32 zonder analoge versterkers of ADC’s. De INMP441 zet geluid direct om naar een digitaal I2S-signaal, waardoor ruisgevoeligheid sterk wordt verminderd. Dit maakt de module geschikt voor spraakherkenning, audio-logging en geluidsdetectie. Door het compacte formaat is integratie in kleine projecten eenvoudig.

Belangrijkste kenmerken

• INMP441 MEMS-microfoon met digitale I2S-uitgang

• Omnidirectionele geluidsopname

• Hoge signaalkwaliteit met laag ruisniveau

• Lage voedingsstroom, geschikt voor embedded toepassingen

• Direct compatibel met ESP32 I2S-periferie

Specificaties

• Microfoontype: MEMS, omnidirectioneel

• Sensor-IC: INMP441

• Interface: I2S (digitale audio)

• Resolutie: 24-bit I2S-data

• Samplefrequentie: tot ca. 48 kHz

• Voedingsspanning: 1,8 – 3,3 V

• Stroomverbruik: ca. 1,4 mA (typisch)

• Signaal-ruisverhouding (SNR): ca. 61 dB

• Afmetingen module: ca. 15 × 12 mm

Toepassingen

• Spraakherkenning met ESP32

• Geluidsdetectie en logging

• Audio-analyse en DSP-projecten

• Slimme apparaten en IoT-toepassingen

• Educatieve audioprojecten

Aandachtspunten

• Vereist correcte I2S-configuratie in de software

• Alleen digitale audio; geen analoge uitgang

• Let op juiste voedingsspanning bij 3,3 V-systemen

I2S (Inter-IC Sound) is een digitaal communicatieprotocol voor audio, speciaal ontworpen om geluidsdata tussen chips uit te wisselen, bijvoorbeeld tussen een microfoon, DAC of versterker en een microcontroller zoals een ESP32.

Wat doet I2S?

I2S verstuurt digitale audiodata (geen analoge spanning) in vaste tijdstappen. Hierdoor blijft de geluidskwaliteit stabiel en ongevoelig voor ruis, ook bij langere draden dan bij analoge microfoons.

Hoe werkt I2S in de praktijk?

Een I2S-verbinding bestaat meestal uit 3 signaallijnen:

• BCLK (Bit Clock)
  Bepaalt het tempo waarmee bits worden verstuurd.

• LRCLK / WS (Word Select)
  Geeft aan of de data bij het linker of rechter audiokanaal hoort.

• DATA
  De daadwerkelijke audiogegevens.

Optioneel kan er nog een MCLK (Master Clock) zijn, maar die is vaak niet nodig bij microcontrollers.

Waarom I2S gebruiken in plaats van een analoge microfoon?

• Geen analoge versterker of ADC nodig

• Veel minder storingsgevoelig

• Consistente geluidskwaliteit

• Ideaal voor spraakherkenning en audio-analyse

Bijvoorbeeld: een INMP441 microfoon stuurt zijn audio direct als I2S-data naar een ESP32, die deze data meteen digitaal kan verwerken.
