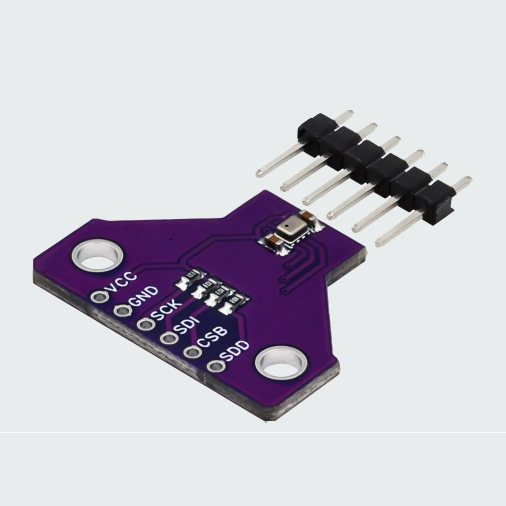

Met deze module kunt u luchtdruk meten en daaruit zeer nauwkeurig hoogteverschillen afleiden, bijvoorbeeld om te bepalen hoe hoog een drone vliegt of hoe een voertuig zich verticaal verplaatst. De SPL06-001 sensor meet kleine drukveranderingen die overeenkomen met hoogteverschillen tot circa 5 cm. Dankzij meerdere meetmodi is de module geschikt voor zowel snelle metingen als energiezuinige toepassingen. De module communiceert eenvoudig met microcontrollers zoals Arduino en ESP32 via I2C of SPI.
Belangrijkste kenmerken
SPL06-001 barometrische druksensor met hoge resolutie
Hoogtemeting tot ± 5 cm resolutie in hoge precisie-modus
Ondersteunt zowel I2C- als SPI-communicatie
Meerdere werkmodi: handmatig, automatisch en standby
Ingebouwde FIFO voor opslag van meetdata
Individueel gekalibreerd voor nauwkeurige metingen
Specificaties
Drukbereik: 300 – 1200 hPa
Drukprecisie: ± 0,006 hPa (≈ ± 5 cm, hoge precisie)
Druknauwkeurigheid: ± 0,06 hPa (niet-lineariteit), ± 1 hPa (absoluut)
Temperatuurbereik: -40 °C tot 85 °C
Temperatuurnauwkeurigheid: ± 0,5 °C
Temperatuurgevoeligheid druk: < 0,5 Pa/K
Meetduur: typisch 28 ms, minimaal 3 ms
Voedingsspanning VDDIO: 1,2 – 3,6 V
Voedingsspanning VDD: 1,7 – 3,6 V
Stroomverbruik:
Hoge precisie: ca. 60 mA
Lage energie: ca. 3 mA
Standby: < 1 mA
FIFO-geheugen: 32 druk- of temperatuurmetingen
Interface: I2C en SPI, beide met optionele interrupt
Afmetingen module: ca. 30 × 40 mm
Materiaal: metaal
Kleur: paars
Toepassingen
Hoogtemeting en stabilisatie in drones en UAV’s
Verticale positiebepaling in robotica en voertuigen
Weer- en omgevingsmetingen
Dataregistratie van luchtdruk en temperatuur
Educatieve en experimentele meetopstellingen
Aandachtspunten
Voor optimale nauwkeurigheid is softwarematige filtering en kalibratie aanbevolen
Houd rekening met het relatief hogere stroomverbruik in hoge precisie-modus
Geschikt voor 3,3 V- en lage spanningssystemen; niveaus controleren bij 5 V-logica
